Bisettrice di un angolo

scarica il file ggb

HD IMAGE

Bisettrice di un angolo

La ricerca della bisettrice di un angolo si dimostra molto utile in svariate applicazioni per la risoluzione di diversi problemi tipici del disegno geometrico. Per definizione, la bisettrice di un angolo è quella retta, passante per il vertice B, che suddivide l’angolo compreso tra due segmenti convergenti In B in due angoli adiacenti uguali.

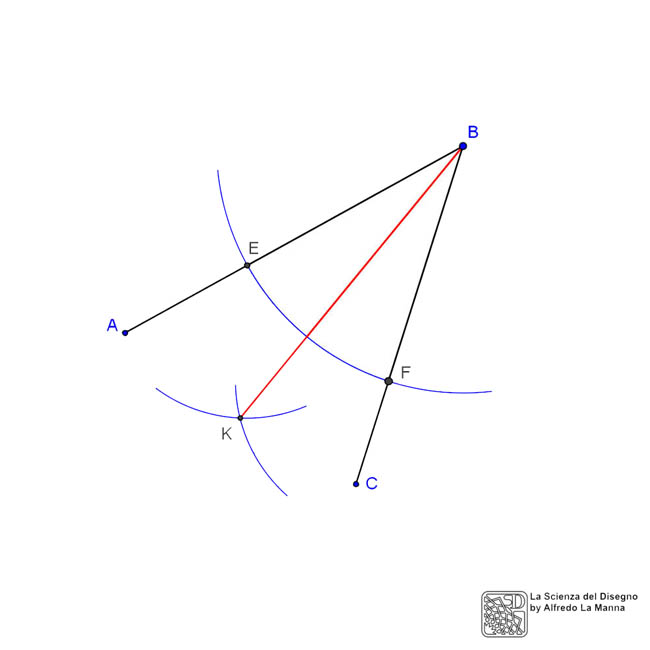

Per ottenere graficamente la bisettrice, tracciare un arco di raggio qualsiasi con centro nel vertice B dell’angolo, generando così per intersezione i punti E, F. Centrando in questi due punti, tracciare due archetti uguali (con qualsiasi raggio, purché uguale per ambedue), per ottenere dalla loro intersezione il punto K.
La retta passante per il vertice B e il punto K è la bisettrice cercata.
