Raccordo di due cerchi con un arco di raggio dato

scarica il file ggb

HD IMAGE

Raccordo di due cerchi con un arco di raggio dato

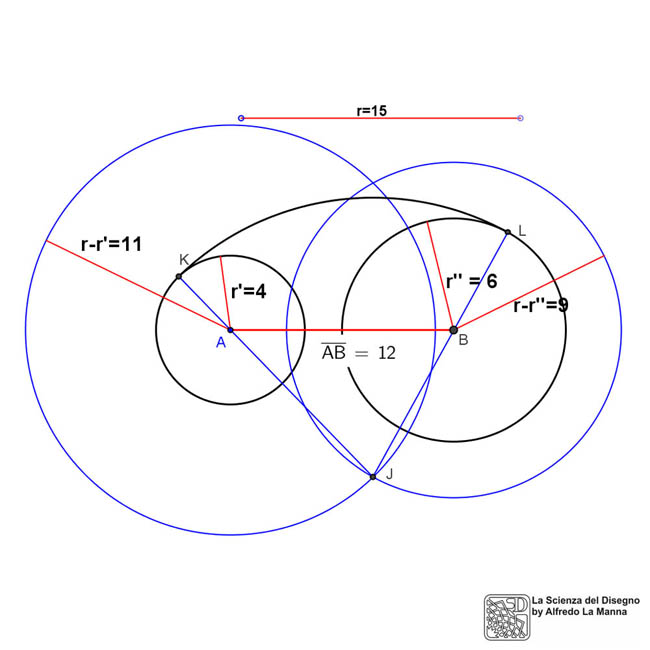

Disegnati due cerchi qualsiasi, di centri A e B e rispettivi raggi r'=4 e r''=6, ci si propone di trovare l'arco esterno (di raggio dato r=15) passante per essi nei punti di tangenza.
Trovare l'arco di raccordo tra due cerchi significa individuare il centro di detto arco che sia allineato con i punti di tangenza K ed L e con i centri dei due cerchi dati; inoltre, il centro deve essere equidistante dai punti di tangenza specificati sopra, e la sua distanza dai punti di tangenza deve eguagliare il raggio dato r=15.
Per individuare tale centro J equidistante, basta tracciare due archi (o cerchi) dai Centri A e B in modo tale che il primo raggio sia ampio r-r'=11 ed il secondo sia r-r''=9. Dall'intersezione dei due archi, si otterrā il centro J, la cui distanza dai punti di tangenza K e L eguaglia proprio il raggio dell'arco da trovare r=15. L'arco di centro J, passante per i punti di tangenza K ed L č proprio l'arco di raccordo cercato.
Scarica il file .ggb (geogebra) se intendi seguire tutta la costruzione grafica in sequenza dall'inizio alla fine del disegno.
