Tangenti ad un cerchio passanti per un punto esterno

scarica il file ggb

HD IMAGE

Tangenti ad un cerchio passanti per un punto esterno

Dati un cerchio di raggio qualsiasi ed un punto A esterno ad esso, ci si propone di trovare le due rette passanti dal punto A e tangenti al cerchio.
La costruzione è molto semplice: bisogna considerare che se una retta è tangente ad un punto di un cerchio, allora il raggio del cerchio passante per lo stesso punto è perpendicolare alla retta tangente medesima.

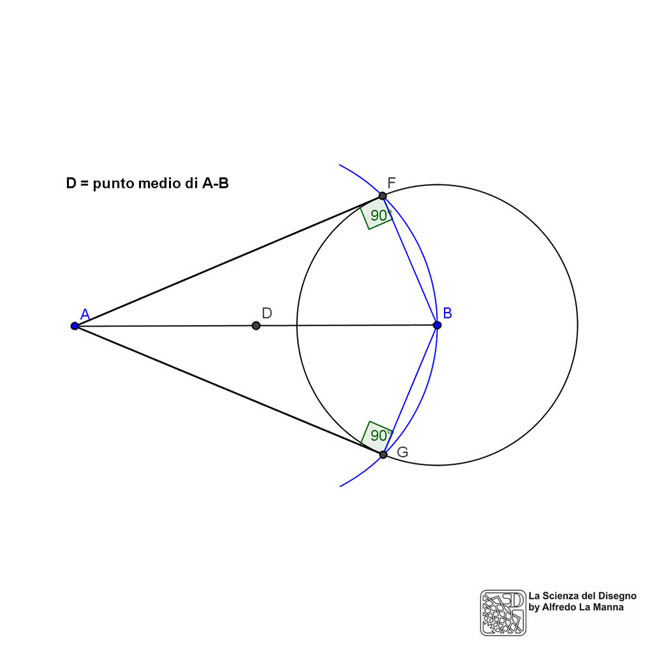

Se dunque sfruttiamo proprio questa particolare quanto ovvia proprietà della retta tangente, la costruzione diventa piuttosto semplice. Tracciata la congiungente AB e trovato il punto medio D, è sufficiente disegnare un arco di raggio DA (o DB) fino a intersecare il cerchio per trovare i punti F e G. Questi punti sono proprio i punti da cui passano le due rette tangenti al cerchio e passanti per il punto A.
Puoi scaricare il file .ggb (geogebra) per seguire tutta la sequenza della costruzione, dall’inizio alla fine del disegno.
