Spirale policentrica multipla

scarica il file pdf

HD IMAGE

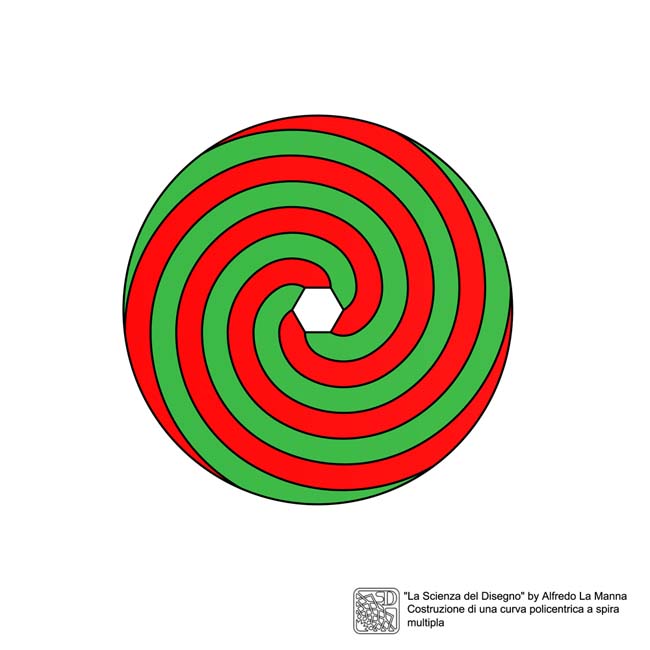

Spirale policentrica multipla

Per il disegno di questa particolare configurazione è necessario seguire la stessa costruzione utilizzata per il disegno della spirale policentrica a sei centri, di cui puoi seguire tutto lo svolgimento consultando l’esercizio proposto in questa stessa sezione (spirale a sei centri). In questo caso però la curva va disegnata sei volte, utilizzando come centri tutti i vertici dell’esagono centrale. Come puoi vedere dalla esercitazione sequenziale in pdf (scarica l’esercizio in pdf), la prima curva è stata disegnata facendo centro nel punto A; la seconda invece inizia dal vertice B e così via. Il risultato è l’insieme delle spirali che viene percepito con un effetto simile ad un vortice dal forte impatto percettivo. Ti consiglio di applicare delle campiture con colori contrastanti, in modo da accentuarne l’effetto. Ovviamente la distanza tra una spira e la successiva (o precedente) è uguale al lato dell’esagono. Ti consiglio di seguire tutta la sequenza della costruzione facendo riferimento alla versione in pdf scaricabile.
