Condizioni di parallelismo tra rette e tra piani nelle proiezioni ortogonali

scarica il file ggb

HD IMAGE

Condizioni di parallelismo nelle proiezioni ortogonali

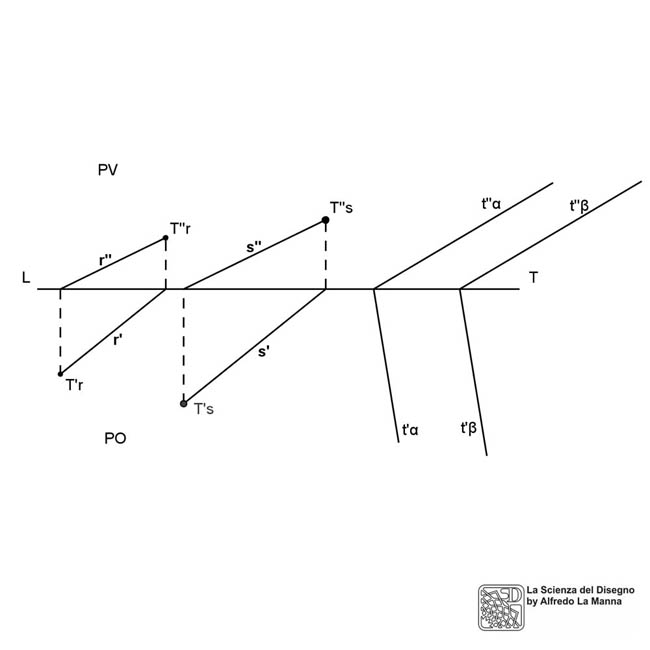

La condizione di parallelismo tra due rette nelle proiezioni ortogonali prevede che esse debbano avere le rispettive proiezioni su PO, PV e PL parallele. Nel disegno a fianco, ove per semplicità è stata omessa la terza proiezione su PL, le rette r ed s sono parallele perché r' è parallela a s' ed r'' è parallela ad s''.
Per rappresentare in proiezione ortogonale due piani paralleli, è sufficiente che essi verifichino il parallelismo tra le loro rispettive tracce; nel disegno a fianco, ad esempio, i piani α e β sono paralleli perché t'α e t'β sono paralleli, così come lo sono le rispettive tracce su PV.
Scarica il file .ggb (geogebra) se intendi seguire tutta la sequenza della costruzione dall'inizio alla fine del disegno.
