Proiezioni ortogonali di un poligono irregolare appartenente ad un piano proiettante perpendicolare al piano verticale PV; ricerca della vera grandezza del poligono

scarica il file ggb

HD IMAGE

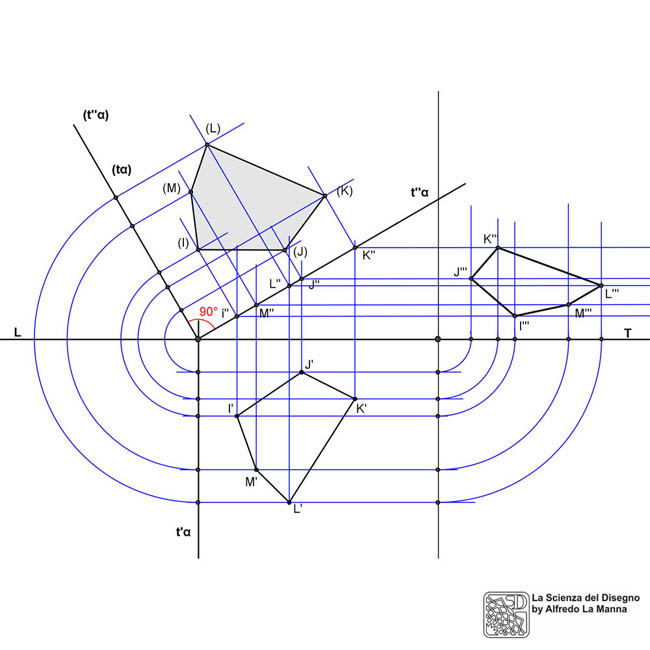

Proiezioni ortogonali di un poligono irregolare appartenente ad un piano proiettante perpendicolare al piano verticale PV; ricerca della vera grandezza del poligono

Il poligono rappresentato in proiezione ortogonale Ŕ una figura a cinque lati irregolare, che soddisfa la condizione di appartenere al piano proiettante α, orientato in direzione ortogonale al piano principale di proiezione PV. Il poligono pertanto viene proiettato su PV in scorcio totale.
Per la ricerca della vera grandezza della figura, il procedimento da seguire Ŕ del tutto analogo a quello giÓ svolto per le proiezioni del triangolo appartenente ad un piano proiettante (vedi esercizio in questa stessa sezione). Il piano α viene ribaltato, insieme al poligono in esso contenuto, sul piano principale PV, facendolo ruotare attorno alla sua seconda traccia t''α. Ogni vertice del poligono, dopo il ribaltamento, dovrÓ avere una distanza minima dalla traccia seconda t''α uguale alla distanza della sua prima proiezione rispetto alla LT.
Scarica il file .ggb se intendi seguire tutte le fasi della costruzione, dall'inizio alla fine del disegno.
